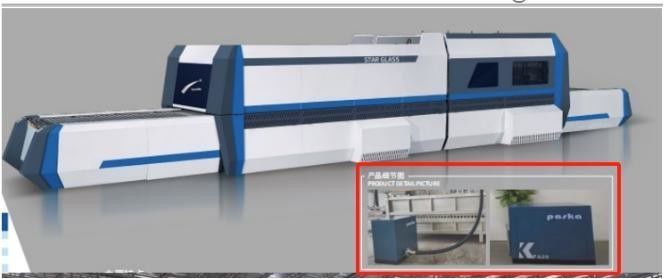

Forneau de trempage en verre plat avec machine à système de convection à vortex complet

Description de l'équipement

1.1 Brève introduction
Le four comprend une table de chargement, une section de chauffageLe ventilateur de vortex. système de convection d'air forcé sur le haut et le bas du fourIl est utilisé pour la fabrication de verre trempé plat pour meubles, appareils électroménagers, verre d'architecture, etc.

1.2 Table de chargement
La table de chargement est composée de rouleaux recouverts de caoutchouc et de corde Kevlar.le verre sera automatiquement transporté à l'entrée du four où il sera en position prête à entrer dans le four et les rouleaux cesseront de bougerIl envoie le verre dans le four une fois que le système de commande de l'ordinateur donne la commande d'entrée.

1.3 Section de chauffage
La structure de la section de chauffage est de type boîte à deux couches recouverte d'un matériau thermosolant.À l'intérieur de la section se trouve un système de convoyeur avec des rouleaux en céramique résistant à haute températureLes éléments de chauffage et les plaques de rayonnement sont installés sur la couche supérieure et la couche inférieure de cette section.L'élément chauffant est constitué d'une partie intégrée avec une résistance en spirale sur une partie en céramiqueLorsque le verre va entrer dans le four, la porte d'entrée de la section de chauffage ouvre les rouleaux de la table de chargement et la section de chauffage se déplacent en même temps.Quand le verre sera dans le four,, la porte d'entrée se ferme et le verre sur les rouleaux est déplacé d'avant en arrière à la distance calculée par le système de commande automatiquement, de sorte que le verre est chauffé uniformément.La partie supérieure peut être soulevée pour l'entretienLes éléments de chauffage sont en matrice.

1.4 PleinLe tourbillon forcésystème de chauffage par convection
On utilise un ventilateur à convection vortex. Sur le dessus, il y a un conduit de convection en spirale du système de chauffage par convection avec modèle de leptospira.dans le cadre du processus de production, la chambre de chauffage est peignée à la fois par la convection et le rayonnement du ventilateur de vortex.vous pouvez activer le contrôle du compresseur et lorsque vous avez l'intention de traiter le verre transparent flottant vous pouvez seulement adopter le rayonnement pour le traitement.
Nous avons placé le ventilateur vortex à côté du four au lieu de le mettre sur le dessus, ce système est facile à entretenir et à économiser de l'énergie.

1.5Section de passage
La technologie de passage est utilisée pour produire 4-5 mm. Sur la base de l'utilisation de la technique de type de passage, elle peut économiser la puissance d'installation et réduire la consommation d'énergie.Il n'est pas nécessaire d'ouvrir le plus grand souffleur après la section de passageIl peut économiser près de 60% d'énergie de l'extinction,


1.6 Section plate d'extinction ou de refroidissement
Les sections d'alliage et la tôle d'acier sont rivées à froid pour éviter la déformation du soudage thermique, assurer efficacement la planéité totale à l'air face d'éteinte.L'ouverture rationnelle de la buse et la disposition du trou d'air garantissent le refroidissement uniforme du verreLes extincteurs supérieurs et inférieurs sont combinés avec des liaisons et des entraînements individuels, qui peuvent en fait contrôler la hauteur rationnelle pour la buse d'air des extincteurs.Correspondant au contrôle de l'équilibre de la quantité d'air supérieure et inférieure, le haut et le bas des verres peuvent atteindre un rayonnement thermique optimal, afin d'assurer la planéité du verre de trempage.

1.7 Table de déchargement
La table de déchargement est similaire à la table de chargement. Lorsque le verre est transporté à l'extrémité du convoyeur, les rouleaux s'arrêtent, et le verre peut être enlevé à la main, ou par un robot,s'il est disponible à l'usine du client.

1.8Système de contrôle

Parties techniques

Portée de l'offre

1. --Tableau de chargement
2. -- section de chauffage (fourneau) avec système de convection de ventilateur supérieur
3. --Section de refroidissement et de refroidissement
4. --Table de déchargement
5. - Système de soufflage

6.-- Système de contrôle

Consommation d'électricité

En dehors.:


Productivité:

Les types de verre appropriés

1- Le verre teint
2- Le verre à motifs.
3.Verre à sérigraphie
4- Un verre flottant transparent.
5- Du verre à faible teneur en fer.
6- En bas du verre.
7- Le verre est doux.

Portée de l'offre

Table de chargement
Section de chauffage (fourneau) avec système de convection du ventilateur supérieur
Section d'extinction et de refroidissement
Tableau de déchargement
Système de soufflage
Système de commande

Structure des équipements et norme de fabricationDes photos
