Machine à verrer automatique pour l'étanchéité automatique pour la personnalisation

Name: Machine à verrer automatique pour l'étanchéité automatique pour la personnalisation
Brand: Machine à verrer automatique pour l'étanchéité automatique pour la personnalisation
SKU: Machine à verrer automatique pour l'étanchéité automatique pour la personnalisation
Rating: 4.8 (191 reviews)

Détails du produit

Lieu d'origine: Chine

Certification: ISO 9001

Conditions de paiement et d'expédition

Quantité de commande min: 1 série

Délai de livraison: Temps de livraison en haute saison: 1-3 mois hors saison Temps de livraison: dans les 15 jours ouvra

Conditions de paiement: LC, T/T, D/P, PayPal, Western Union, Paiement à petite somme, Grammes d'argent

Obtenez le meilleur prix

Détails du produit

Description du produit

Le point fort:

Type de machine à bordure de verre:	- Je ne sais pas.	Nombre de têtes de meulage:	- Je ne sais pas.
Condition:	Nouveau	Service après-vente:	1
Paquet de transport:	film protecteur	Marque déposée:	GM
Origine:	Chine	Code du SH:	8464201000
Capacité d'approvisionnement:	20 ensembles par mois	Garantie:	1
Le type:	chaîne de production en verre isolante	Certification:	CE
La structure:	Verticale	Système de commande:	PLC
Type de machine à laver le verre:	- Je ne sais pas.	Personnalisation:	Disponible Une demande personnalisée

Type de machine à bordure de verre:	- Je ne sais pas.
Nombre de têtes de meulage:	- Je ne sais pas.
Condition:	Nouveau
Service après-vente:	1
Paquet de transport:	film protecteur
Marque déposée:	GM
Origine:	Chine
Code du SH:	8464201000
Capacité d'approvisionnement:	20 ensembles par mois
Garantie:	1
Le type:	chaîne de production en verre isolante
Certification:	CE
La structure:	Verticale
Système de commande:	PLC
Type de machine à laver le verre:	- Je ne sais pas.
Personnalisation:	Disponible Une demande personnalisée

Machine à verrer automatique pour l'étanchéité automatique pour la personnalisation

Isolation gonflable entièrement automatique à panneau
ligne de production de verre

1Modèle: ligne de production automatique de verre isolant gonflable Modèle GM-ZKX3360
2.Spécification générale

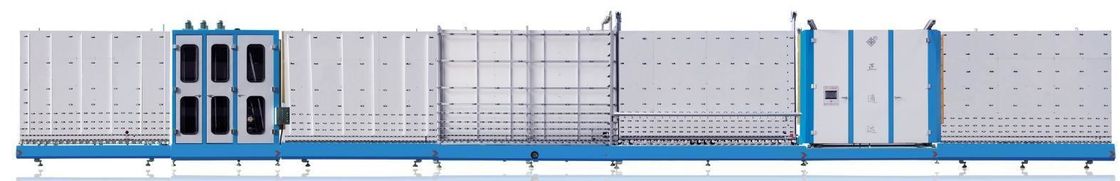

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

(Le schéma est à titre de référence et ne sert pas de base à l'acceptation.)

Vue d'ensemble du produit

Partie de chargement en verre: équipée d'un système d'identification automatique de la surface du film, la bande transporteuse s'arrête automatiquement lorsque la surface du film n'est pas placée correctement.
Le moteur est entraîné indépendamment et l'intérieur est entraîné par un rouleau en caoutchouc intégré.Selon l'épaisseur du verre nettoyantLe couteau à air est en alliage d'aluminium. Le vent est fort et durable. Durable,3 ensembles de 6 pinceaux de haute qualité rendent le verre plus propre et plus lumineuxLes types de verre pouvant être traités: verre blanc, simple argent, double argent et triple argent basse-e; la machine de nettoyage est équipée d'un dispositif automatique de contre-lavage.
La section de convoyeur a une conception de faisceau de serveur creux, qui est sûre, précise et inoffensive.
La section de positionnement du cadre en aluminium adopte une conception de faisceau servo creux, un dispositif de positionnement intégré de haute précision et la profondeur de colle peut être réglée librement.La section de pressage des plaques adopte un système de servo de haute précision et coopère avec le cadre de pressage des plaques après recuit et formage pour assurer la précision du pressage des plaques.Lorsque l'on utilise un gonflage automatique à l'intérieur du panneau, il détecte automatiquement la longueur du verre et ajuste automatiquement la surface de la section de gonflement pour éviter de gaspiller du gaz inerte et est très efficace et économe en énergie.
Selon les différentes exigences des clients, la production de feuilles inégales, de feuilles égales et de verre isolant à trois vitres et à deux cavités peut être réalisée.
La configuration standard est composée des parties suivantes:

Partie supérieure (roue de transfert résistante à l'usure, roue de dossier anti-marquage)
Section de nettoyage et de séchage (carrosserie en acier inoxydable 304, structure de transmission indépendante, couteau à air en aluminium breveté, détection LOW-E).
les sections de transmission (conception de faisceau servo creux) les sections de transmission doubles.
Section de positionnement du cadre en aluminium (conception spéciale, positionnement précis).
Pièce d'assemblage externe (adaptée au verre extra-large, au verre creusé creux).
Machine de pressage et de gonflement de comprimés tout-en-un (servo structure de pressage de comprimés, conception de positionnement fixe à quatre angles de haute résistance, pressage et gonflement).
Partie de transmission (roue de transmission résistante à l'usure, roue de dossier anti-marquage).

Paramètres modèle HP-3360

Nom de l'article	Paramètre
Les dimensions	Pour les pièces détachées:
() Taille maximale du verre	Pour les appareils à combustion
Le plus grand verre gonflable qui peut être transformé	Pour les appareils à combustion
Taille minimale du verre pouvant être traité	350 mm x 500 mm
L'épaisseur du verre peut être lavée	4 mm -40 mm
Taille minimale du verre pouvant être traité	15 mm - 60 mm
Forme de verre	De même taille rectangulaire
Vitesse de nettoyage optimale	4 à 8 m/min
Vitesse de transmission	0 à 30 m/min
Poids maximal du verre	250 kg/m2
méthode de contrôle	Écran tactile
Le pinceau	6 pièces
Le pouvoir	35 kW, 380 V (50 Hz)
Entrée de câblage extérieur	10M²fil, disjoncteur 63A (5 fils)

Détails de la configuration principale

- Je ne sais pas.	Nom de l'article	Originaux/ Marque
1	PLC	LS Corée du Sud/LS
2	Écran tactile	LS Corée du Sud/LS
3	Convertisseur de fréquence	LS Corée du Sud/LS
4	Paramètre	France/Schneider
5	Paramètre	France/Schneider
6	Contacteur à courant alternatif	France/Schneider
7	Contacteur à courant alternatif	France/Schneider
8	alimentation par commutation	France/Schneider
9	relais
10	Commutateur photoélectrique	Coréens / Ultranics
11	La soupape électromagnétique	Taïwan / Yadeke
12	étroitesse	France/Schneider
13	Deuxième commutateur	France/Schneider
14	Commutateur de pied	France/Schneider
15	Commutateur d'arrêt d'urgence	France/Schneider
16	Pompes à eau	Chine/Jinlong
17	Cylindre de porte à vent	Taïwan / Yadeke
18	Le pinceau	Laine résistante aux températures élevées
19	Rouleaux en caoutchouc	D'autres matériauxen caoutchouc
20	Moteur à engrenages	Chine
21	Moteur de pressage des plaques	LS L Corée du Sud/ L
22	Cylindre à entraînement combiné	Taïwan / Yadeke
23	trois fois	Taïwan / Yadeke

Le droit d'auteur

Ce brevet de modèle d'utilité décrit un mécanisme d'inflation automatique dans la plaque de section pressée d'une ligne de production de verre isolant.
Le modèle utilitaire comprend une plaque de gonflement avec une buse de gonflement au bas,et un mécanisme d'entraînement à vis qui entraîne un côté de la plaque de pression avant à s'ouvrir et à former un certain angle avec la plaque de pression arrière.
*La nouvelle tige de vis gonflable de notre société s'ouvre et possède une structure brevetée à l'épreuve de la poussière.
*Reconnaissance automatique brevetée de la structure de marche basée sur un rideau d'air étanche en verre;
*L'aspirateur s'allume automatiquement en mode économie de gaz en fonction de la taille du verre.
*Structure brevetée pour le contrôle instantané de haute et basse pression selon la taille du verre, mode efficace et économe en gaz.
Les avantages:Convient pour le contrôle automatique, haute efficacité de production, intégration interne et externe, résolvant le problème de faible efficacité de production du remplissage manuel d'argon.Le régulateur de mouvement garantit que la teneur en argon du verre isolant est ≥ 85% (GB/T11944-2012 nouvelle norme nationale), norme européenne EN1279)

À propos de la machine à laver le verre

(Le schéma schématique est uniquement à titre de référence et ne sert pas de base à l'acceptation)

Modèle: GM-QX3360
Règlement général

La configuration standard est composée des parties suivantes:
1- section de chargement (roue de transmission résistante à l'usure, roue de dossier anti-marquage), 1 moteur
2- section de nettoyage et de séchage (carrosserie en acier inoxydable 304, structure de transmission indépendante, couteau à air en aluminium breveté, détection LOW-E), chauffage de l'eau 6 pinceaux,9 moteurs (8 moteurs sur le dessus de la forme 6 moteurs à brosse, Il y a un moteur de transmission à gauche et à droite, 1 ventilateur), équipé d'un traitement de l'eau par osmose inverse, et 2 pompes à eau.
3.section de transmission (roue de transmission résistante à l'usure, roue de dossier anti-marquage) double section de transmission, 2 moteurs (un petit verre peut contenir 2 pièces,le grand verre passe automatiquement à 1 pièce)
4.Section de positionnement du cadre en aluminium (conception spéciale, positionnement précis), 2 moteurs (1 servo-moteur, 1 moteur de transmission)
5.Section d'attente de la transmission (roue de transmission résistante à l'usure, roue de dossier anti-marquage), 2 moteurs de transmission (un petit verre peut stocker 2 pièces, un grand verre passe automatiquement à 1 pièce)
6.Machine de pressage et de gonflement tout-en-un pour tablettes (structure de servo pressing, conception de positionnement fixe à quatre coins de haute résistance, servo pressing et charge, 5 moteurs (1 servo pressing motor,1 servomoteur de levage, 1 servo-moteur d'étanchéité, ventilateur de flottaison 1)
7.La section de transmission (roue de transmission résistante à l'usure, roue de dossier anti-marquage), 1 moteur de transmission.

Nom de l'article	Données
Taille maximale du verre pouvant se laver	3300 mm x6000 mm
Taille minimale du verre pouvant être traité	350 mm x 600 mm
L'épaisseur du verre peut être lavée	4 mm - 18 mm
Forme de verre	Verres plats
Vitesse de nettoyage optimale	4 à 8 m/min
Vitesse de transmission	0 à 30 m/min
Poids maximal du verre	250 kg/m2
méthode de contrôle	Écran tactile
Machine à laver Brosse	6 pièces
Moteurs pour les brosses	6 moteurs
moteur de convoyeur	2 (un à gauche, un à droite)
Le pouvoir	35 kW, 380 V (50 Hz)
l'eau filtre	2 réservoirs
Entrée de câblage extérieur	10 63A (5) 10 M²disjoncteur à fil 63A (5 fils)

Ligne d'étanchéité de verre isolant entièrement automatique

Modèle: Le véhicule doit être équipé d'un dispositif de contrôle de la circulation.35
Généraux Les États membres
Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

Résumé

En adoptant le système de commande de bus servo japonais Yaskawa, la technologie est mature et le fonctionnement est stable et fiable.
La machine d'étanchéité adopte un fonctionnement indépendant en quatre étapes. Lorsque la longueur du verre est supérieure à 1,75 mètre, toute la section est reliée. Lorsque la longueur du verre est inférieure à 1,75 mètre, la machine d'étanchéité est reliée.chaque section fonctionne indépendamment pour maximiser la vitesse de colle.
Le système électronique de proportionnement est utilisé pour contrôler le rapport de mélange de la colle, qui est facile à régler et la proportion est précise.Il est particulièrement approprié pour la colle de verre de mur de rideau à haut rendementLa colle est réglée automatiquement en fonction de la largeur de la colle et de la profondeur de la quantité de colle, et peut répondre aux besoins de collage de bande d'aluminium de 6A à 27A.
L'entrée et la sortie sont transportées par des servomoteurs pleins, qui ont une grande capacité de roulement et une efficacité de transmission élevée.Le verre collé est produit par un système de transmission spécialement conçu de chaînes de réservoirs, qui peut centrer automatiquement en fonction de l'épaisseur du verre pour éviter de coller.
Le verre à trois vitres et le verre à deux chambres peuvent être scellés dans un seul, et la colle peut être appliquée propre et rapidement.
Les types de colle applicables sont la colle polysulfure à deux composants ou le scellant en silicone et la colle structurelle en silicone.
Adoption du contrôleur de mouvement et du système d'exploitation à écran tactile, fonctionnement simple et fonctionnement stable.
Mesurer automatiquement l'épaisseur des bandes d'aluminium, ajuster automatiquement les données de colle et avoir des fonctions humanisées pour résoudre le problème de la production automatisée des commandes en vrac.
Le dispositif automatique de découpage des coins applique automatiquement de la colle pour corriger les quatre coins pendant l'application de la colle.et les coins sont beaux et pratiques.

La configuration standard est composée des parties suivantes:

Section de transmission X 4 (chaîne de réservoir spécialement conçue pour empêcher l'usure)
Coupe d'aspiration (Festool)
Console (système de commande intelligent homme-machine)
Système de contrôle de l'étanchéité (Yaskawa, Japon)
Moteur d'étanchéité (multiple brevets, conception révolutionnaire dans l'industrie)
Système d'alimentation en colle de plaque sous pression (options simples et doubles disponibles)

Paramètre

Nom de l'article	Données
Dimensions de la machine	Pour les pièces détachées:
Taille maximale du verre	Pour les appareils à commande numérique
Taille minimale du verre	300 mm x 350 mm
Épaisseur de l'étanchéité	2 mm à 15 mm
Épaisseur du produit fini en verre isolant	12 mm - 60 mm
Épaisseur du verre à l'étrier	3 à 15 mm
Vitesse de scellement	4-40 / ((6A,5 mm)) 4 - 40 m/min
Vitesse de transmission	Chaîne
Poids de la charge	3 000 kg/m
Température ambiante d'étanchéité	15 à 40 °C
Méthode de contrôle	Écran tactile
Source de gaz	6 Bar, 2,0 M/min
Le pouvoir	20 kW, 380 V (50 Hz)
Entrée de câblage extérieur	10 fils 63A coupant ((5 fils)

Détails de la configuration principale

Moteurs et entraînements servomotors

Je ne veux pas.	Titre	Marque
1	Servo-conducteur	- Je vous en prie.
2	Conducteur de moteur pas à pas	Lesai de Shenzhen
3	Écran tactile de 10,4 pouces	Taiwan Wei Lu
5	Contrôleur de mouvement	- Je vous en prie.
6	Module PLC	- Je vous en prie.
7	Convertisseur de fréquence	- Je vous en prie.
8	Appareils électriques à basse tension	- Je ne sais pas.
9	Commutateur photoélectrique	Corée Autonics

Composants pneumatiques

Je ne veux pas.	Titre	Marque
1	La soupape électromagnétique	Taïwan Yadeke
2	Cuve à aspiration sous vide	Festo, Allemagne
3	Générateur de vide	Festo, Allemagne
4	Valve réductrice de pression de précision	SMC Japon SMC
5	Valve électrique proportionnelle	SMC Japon SMC
6	Séparateur de brouillard d'huile	SMC Japon SMC

autres appareils pour la fabrication des produits du n° 3901 ou 3903

Je ne veux pas.	Le terme	Spécification	Matériel	Marque/Origine	Modèle
1	Slide linéaire	HGW 25CC	traitement à haute fréquence	Taïwan	HSR25
2	Slide linéaire	HGW 15CC	traitement à haute fréquence	Taïwan	Z2-25 × 50
3	roulement à billes à rainures profondes	6202		Chine Harbin	LMEK25L
4	Législateur de l'appareil	LMEK25LUU		La Chine

Paramètres

Titre	DATAS
Vitesse de scellement	4 à 40 m/min
Taille minimale du verre	Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau.
Taille maximale du verre	Pour les véhicules à moteur à commande autonome
Pression de l'air	00,5-0,8 MPa
Puissance totale	9.4 kW
Démence mécanique	Pour les pièces détachées, voir le tableau 1 ci-dessous.

Avantages

1.Il n'y a pas d'exigences techniques pour le personnel, tant qu'ils peuvent utiliser la machine, il économise la main-d'œuvre.une pour mettre les bandes creuses en aluminiumSi vous avez besoin de gérer le tamis moléculaire, vous pouvez ajouter un autre ouvrier.
2.L'efficacité du collage est élevée et 600 mètres carrés de collage peuvent être réalisés chaque jour.
3La colle est appliquée uniformément et complètement, avec une qualité garantie et une bonne étanchéité.
4.Épaisseur automatique des côtés. Pour le verre isolant de différentes épaisseurs, il n'est pas nécessaire d'entrer la taille. La colle peut être appliquée directement et automatiquement. Il est facile à utiliser et permet d'économiser du temps.Cela résout la difficulté d'automatiser l'application de colle dans l'industrie des portes et fenêtres.

Spéciallecteurpour le verre isolant

Modèle: GM-bldb
Règlement général

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

(Le schéma est à titre indicatif et ne sert pas de base à l'acceptation.)

Paramètres

Nom de l'article	Les données
Longueur des voies	Pour les appareils à commande numérique
Hauteur de la colonne	Pour les appareils à commande numérique
Pression d'alimentation en air	00,5-0,8 Mpa
Angle de rotation gauche et droit	90°
Ascenseur vertical	Pour les véhicules à moteur
Cuve à aspirer	6PCS
Méthode de fonctionnement	Valve de commutation manuelle

Résumé

Cette machine est un équipement professionnel pour la manipulation du verre.
Convient à la manipulation du verre isolant, du verre trempé, du mur rideau en verre et d'autres types de verre.

Pompes à vide rechargeables en courant continu d'une capacité de charge maximale de 500 kg

Les composants pneumatiques sont de Taiwan Airtac. La qualité est stable et la pression est de 0,6-0,8Mpa

Il peut réaliser 0-90°, 0-180° de retournement et de manipulation du verre, et 0-360° de rotation de manipulation.

Insulating Glass Production Line, Insulating Glass Automatic Sealing Robot Glass Machine, Processing in Doors and Windows

Nous fabriquons des fours de trempage de verre, des machines de bordure de verre, des machines de découpe de verre, des machines de lavage de verre, des machines de perçage de verre.Nous avons un service après-vente et une technologie parfaits.contactez-moi si vous avez une demande!

Tags:

Produits similaires

Machine en verre isolante de production

Forneau de stratification du verre

Machine à sabler le verre

Machine de taille du verre

Foreuse en verre

machine à laver en verre

Machines à moulage de verre

Machine affilante en verre

four de gâchage en verre

Autres

Machine à verrer automatique pour l'étanchéité automatique pour la personnalisation

Ligne de production de verre isolant à super intervalle vertical automatique

Machine à fabriquer du verre pour le verre isolant/machine à laver du verre double verre

Ligne de production de verre isolant entièrement automatique certifiée CE pour une productivité élevée

Machine de fabrication de verre à double couche entièrement automatique contrôlée par PLC pour le verre isolant

Ligne de production de verre isolant à fonction de gonflement automatique pour fenêtre et porte en double verre

Machine automatique de scellage de verre pour la ligne de production de verre isolant dans les portes et les fenêtres

Type de machine de bordure de verre Aucune ligne de production de verre isolant entièrement automatique

Ligne de production de verre isolant avec machine à verre à double face verticale automatique

Machine de verre isolant automatique verticale pour verre à double couche sur demande
